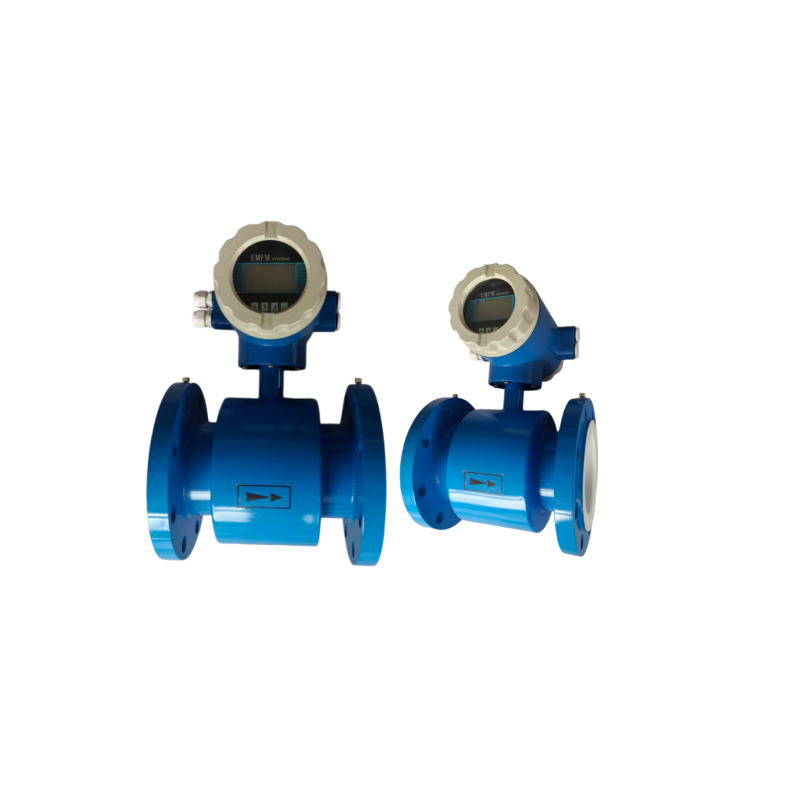

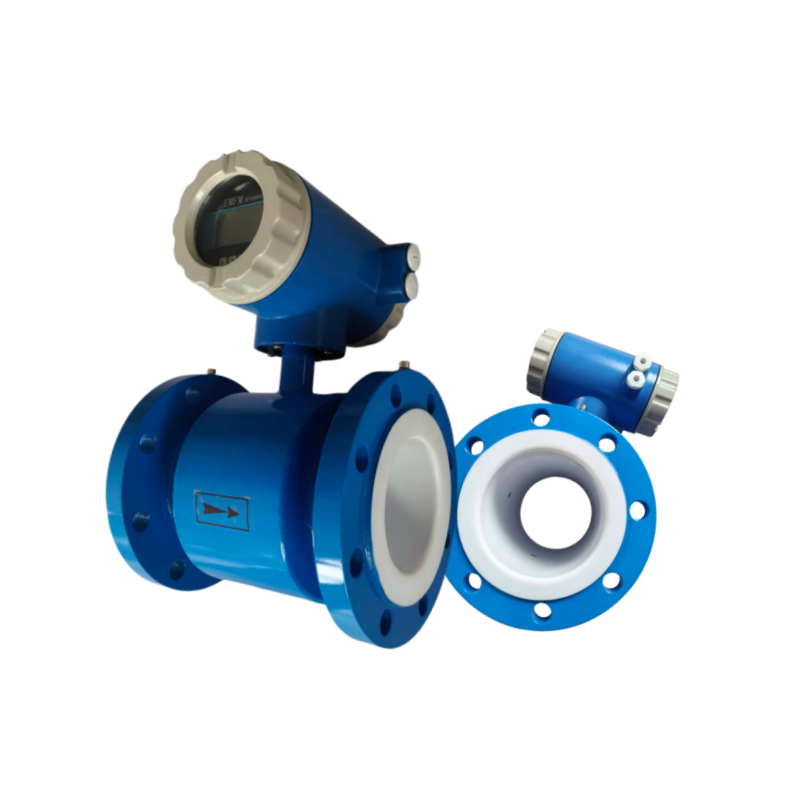

水用電磁流量計DN80

一、產品概述

二、技術參數

• 公稱通徑：DN80
• 適用介質：自來水、循環水、污水、廢水、空調水、河水等導電液體
• 電導率要求：≥5μS/cm
• 精度等級：±0.5%
• 流速范圍：0.3～10m/s
• 參考流量范圍：約 5.4～181 m³/h
• 介質溫度：0～80℃（高溫型可定制）
• 公稱壓力：1.6MPa
• 安裝形式：一體式 / 分體式
• 連接方式：法蘭連接
• 表體材質：碳鋼、304 不銹鋼
• 內襯材質：橡膠、聚氨酯、PTFE
• 電極材質：316L 不銹鋼
• 供電方式：220VAC / 24VDC
• 輸出信號：4～20mA、RS485 (Modbus-RTU)、脈沖
• 顯示：LCD 顯示瞬時流量、累計流量、流速
• 防護等級：IP65（一體式）、IP68（分體式）

三、產品特點

• 全通徑結構，無壓力損失，不影響供水
• 無可動部件，不易堵塞，適合含雜質水
• 不受溫度、壓力、密度影響，計量穩定
• 抗干擾能力強，適合工業與地下管井環境
• 可雙向計量，支持正反向流量測量
• 安裝方便，直管段要求低
• 長期運行穩定，維護量小

四、適用場景

• 市政供水、小區進水總管計量
• 工業循環水、冷卻水系統
• 污水處理廠進出水、排污管道
• 空調暖通冷凍水、冷卻水
• 廠區工藝水、補水、排水計量
• 水利、灌溉、環保監測

五、安裝注意事項

• 必須保證管道滿管流動
• 優先水平安裝，避開管道*高點
• 直管段要求：上游≥5D，下游≥3D
• 儀表需可靠接地，減少電磁干擾
• 避免強振動、強磁場干擾區域
• 法蘭安裝時墊片不得凸入管內
