定量配料控制系統

一、系統完整組成（硬件全套）

1. 計量單元（精度核心，決定配料誤差）

（1）液體物料（主流，多欽主營）

• 電磁流量計：導電液體、酸堿腐蝕液、污水、化工原液、防腐內襯四氟選型
• 渦輪流量計：清潔水、輕質油、溶劑、低粘度流體，響應快、精度高
• 橢圓齒輪流量計：高粘度液體（樹脂、油脂、助劑、膠水）
• 配套：溫壓補償（氣體 / 蒸汽配料）、4-20mA / 脈沖信號遠傳
• 計量精度：±0.2%~±0.5%

（2）固體粉體 / 顆粒物料

• 增重式稱重：單料依次加料、接收斗稱重，高精度，適合小批量高價值物料
• 失重式稱重（LIW）：料倉失重計量，多物料同步連續配料，適合連續化生產
• 螺旋秤 / 皮帶秤：大流量粉體、顆粒連續配料

2. 控制單元（系統大腦，分 3 個檔次）

（1）簡易多路版（多料低成本）

• 功能：多通道獨立定量、設定每路配料量、快慢加料、到量自動停、批次累計、掉電存數
• 適用：3 路以內液體、簡單固定配方、現場就地控制、預算有限場景

（2）標準全自動版（主流工業）

• 核心：配方庫存儲、多物料順序配料、多級快慢加料、誤差自動補償、全流程聯鎖、參數記錄、故障報警
• 通訊：RS485/Modbus、4-20mA，可對接工廠 DCS、上位機、MES 系統

（3）高端智能版（數字化工廠）

• 功能：多配方一鍵調用、歷史數據存儲導出、生產報表、遠程監控、云端數據、產線聯動、AI 參數自適應修正

3. 執行輸送單元（動力 + 開關）

• 液體：磁力泵、隔膜泵、齒輪計量泵、耐腐蝕泵；電磁閥 / 電動球閥 / 氣動切斷閥（快慢雙閥控制）
• 固體：螺旋上料機、振動給料機、卸料閥、氣力輸送設備
• 作用：接收控制信號，自動啟停、變頻調速、按順序投料關斷

4. 安全輔助單元（必備）

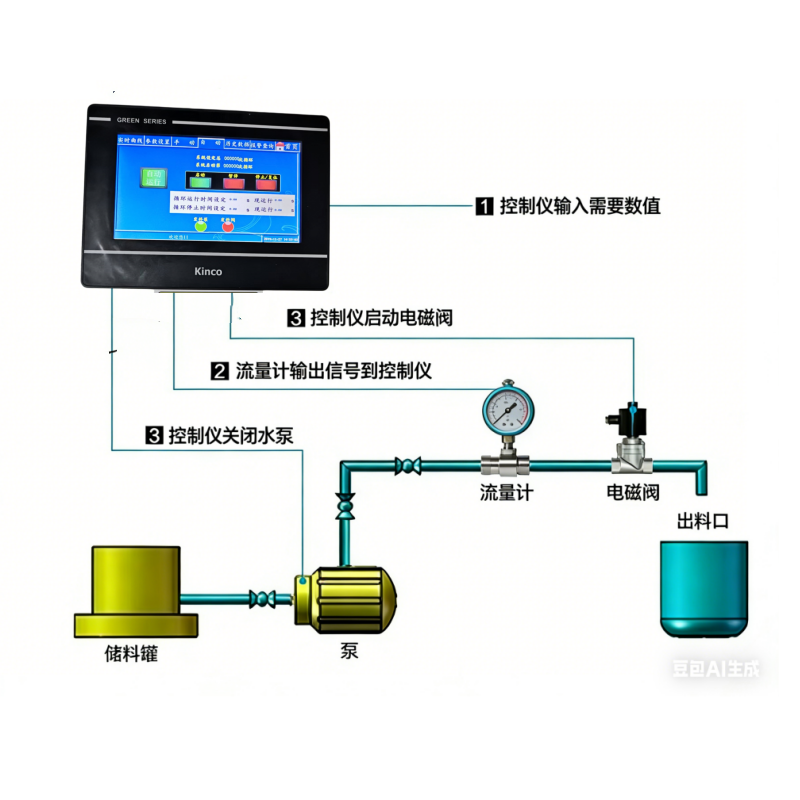

二、工作原理與完整配料流程（PLC 全自動流程）

1. 配方預設：觸摸屏錄入所有物料目標定量、配比、加料先后順序、快慢加料閾值，保存多組配方可一鍵調用
2. 啟動運行：一鍵啟動，系統按順序觸發物料輸送
3. 多級精準加料（核心控精度）
   • 快加料：大流量快速輸送，提升效率
   • 慢加料：剩余量接近設定值自動切換小流量，減小管路滯后誤差
   • 提前關閥補償：控制器預判管路余料，提前關閥停泵，抵消管內存料造成的超量誤差
4. 單路完成：單路累計量達標，自動關停該路泵閥，延時進入下一路物料配料
5. 多路循環：所有物料全部配料完成，自動觸發攪拌、出料、下一批次自動循環
6. 全程保護：缺料、超量、超壓、泵異常立即停機報警，數據全程記錄留存

三、核心技術功能（全套標準功能）

1. 高精度配比定量快慢加料 + 提前關閥 + 閉環補償，液體配料精度 **±0.2%~±0.5%，稱重配料±0.1%~±0.3%**，徹底消除人工配料誤差，產品批次一致性高。
2. 多配方管理存儲上百組工藝配方，配方編號、物料配比、定量值一鍵調用，換產快速，無需重復手動設參。
3. 全自動無人值守順序自動配料、自動啟停、批次循環、到量自停，無需人工值守操作。
4. 完善安全聯鎖保護原料罐低液位停泵、配料罐超滿聯鎖、管路超壓保護、泵空轉保護、緊急停止、故障聲光報警。
5. 數據全程追溯單次量、累計量、每批次配料時間、配方參數、誤差數據、運行日志，掉電數據不丟失，支持數據導出、報表打印，滿足生產合規溯源。
6. 多路獨立控制多路物料互不干擾，可單獨啟停、單獨修改定量、單路故障不影響其余回路。
7. 拓展適配性支持防爆、高溫、高壓、強酸強堿防腐、高粘度、易燃易爆危化介質；支持固液混合一體化配料。
8. 通訊聯網RS485/Modbus、4-20mA、OPC UA，對接工廠中控、上位機、MES、遠程監控系統。

四、系統分類 & 適用方案（按物料 / 規模劃分）

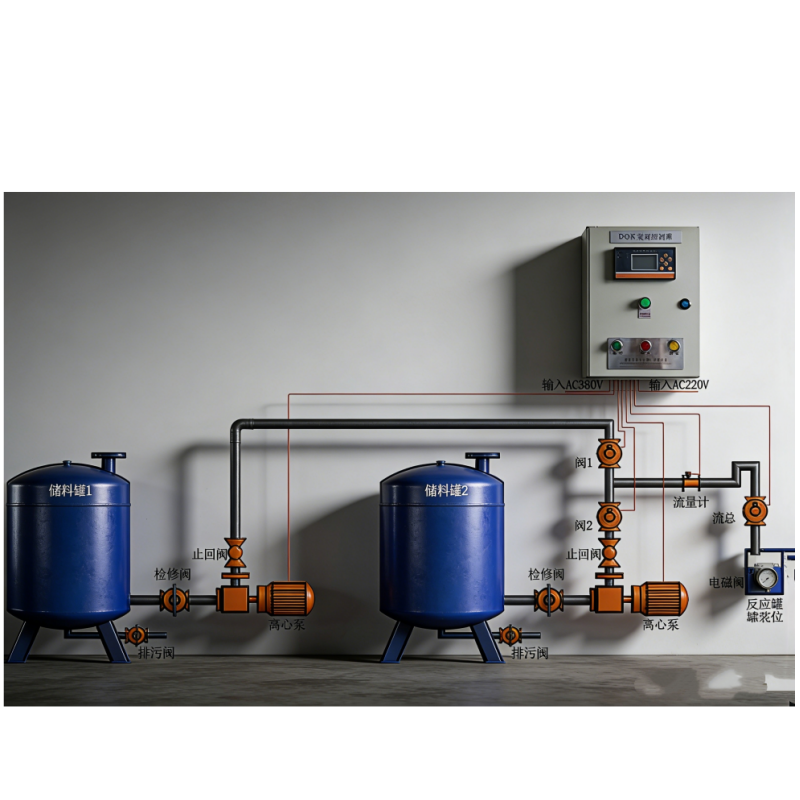

方案 1：純液體多路定量配料系統（多欽主力方案）

適用：化工多溶劑、涂料多原料、水處理多藥劑、油品、酸堿液多路配比成套配置多路流量計（電磁 / 渦輪 / 橢圓齒輪）+ PLC 觸摸屏控制柜 + 多路泵組 + 雙位快慢電磁閥 + 管路 + 聯鎖保護典型回路：2 路 / 3 路 / 4 路 / 多路液體自動配比投料，反應釜自動配料


方案 2：簡易經濟型多路配料（小廠 / 少回路）

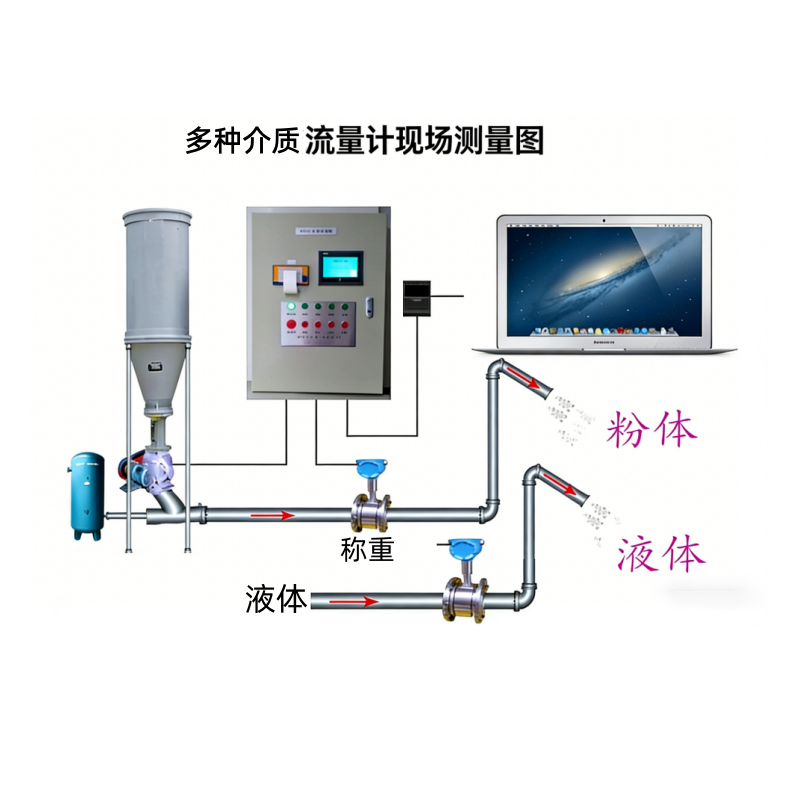

方案 3：固液混合全自動配料系統

方案 4：防爆危化專用配料系統

五、與單路自動打料系統區別（清晰對比）

六、多欽儀表（上海）有限公司成套方案參數

1. 計量儀表選型
   • 導電腐蝕液體：四氟內襯電磁流量計
   • 清潔油品 / 溶劑：渦輪流量計
   • 高粘度粘稠液體：橢圓齒輪流量計
2. 控制硬件
   • 簡易：DQK 多路定量控制箱，快慢加料、提前關閥、累計計量
   • 全自動：PLC 觸摸屏控制柜，配方管理、多路聯鎖、數據存儲、RS485 通訊
3. 控制精度：液體配料 **±0.2%~±0.5%**
4. 介質適配：水、酸堿、醇類、溶劑、油品、樹脂、助劑、高溫液體、防爆危化介質
5. 定制范圍：回路數量、口徑 DN、流量范圍、防爆等級、防腐內襯、遠程通訊、攪拌聯動、管路成套

備注

1. 本系統標注價格僅為參考價格，不作為*終實際成交價格。
2. 流量計產品價格受規格、公稱通徑、工況配置影響較大，不同參數報價均不相同，需結合現場實際使用工況精準選型后，為您出具專屬精準報價。

售后與質保

1. 全系列產品統一質保 2 年；
2. 終身免費提供技術電話咨詢、遠程指導安裝調試服務；
3. 如需上門安裝調試，可雙方協商安排，僅收取合理差旅費用；
4. 批量采購客戶，可免費上門指導安裝、調試。
