多欽儀表｜電磁流量計安裝要求（規范版）

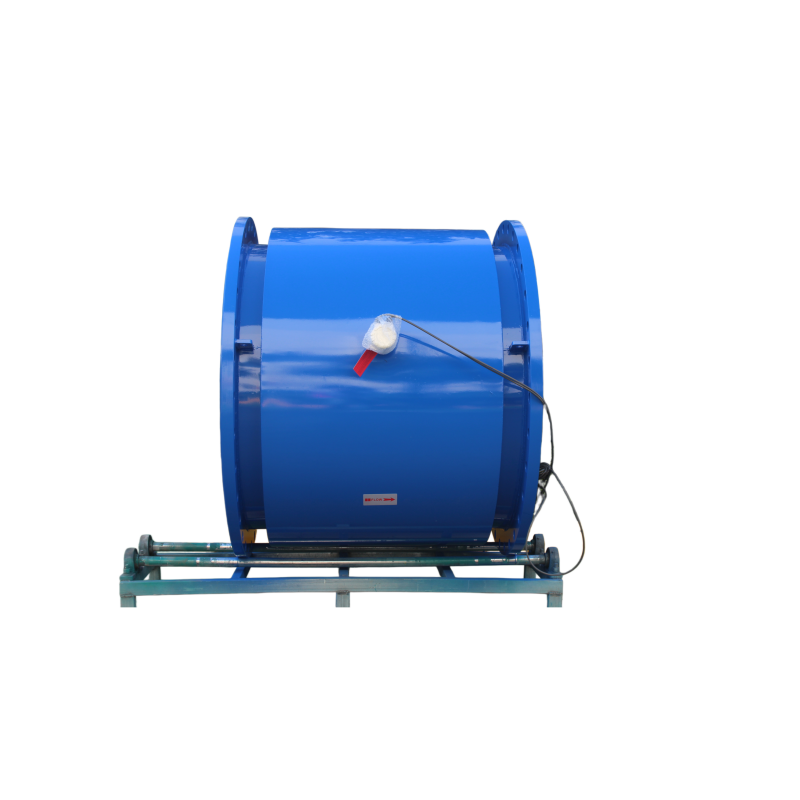

一、安裝位置與流向

1. 滿管要求關鍵

• 必須保證測量管始終充滿液體，嚴禁不滿管。
• 禁止安裝位置：
  • 管道*高點（易集氣）
  • 直接排水口 / 放空口下方（易斷流）
  • 垂直管道自上而下流動（易不滿管）
• 推薦位置：
  • 水平管道中低位
  • 垂直管道自下而上流動（優先）
  • 管道 “低 - 高 - 低” 段的高點（強制滿管）

2. 流向與安裝方向

• 傳感器箭頭必須與流體流向一致，嚴禁反向。
• 水平安裝：電極軸線水平（與地面平行），避免氣泡附著電極。
• 垂直安裝：流體自下而上，適合含顆粒、易沉積介質。

3. 直管段要求（穩流核心）

• D = 流量計公稱通徑；直管段需無變徑、無閥門、無附件。

二、環境與機械安裝

1. 環境要求

• 遠離強電磁干擾：距電機、變頻器、變壓器≥ 2 米。
• 溫度：傳感器 / 轉換器環境溫度 -20℃～60℃，避免陽光直射與高溫熱源。
• 濕度：相對濕度≤ 85%RH，無凝露、無積水。
• 防振：傳感器兩端管道剛性支撐，振動大時加裝柔性接頭。
• 維護空間：周圍預留≥ 0.5 米操作空間。

2. 管道與連接

• 口徑匹配：流量計口徑與管道一致；變徑用錐形漸縮管（錐角≤15°）。
• 法蘭連接：
  • 密封墊居中、無偏移，螺栓對角均勻擰緊。
  • 流量計與管道嚴格同心，軸線偏差≤0.5mm。
• 焊接：焊接作業遠離傳感器（≥1 米），避免高溫損傷襯里。

三、接地要求（抗干擾核心）

1. 金屬管道

• 傳感器外殼、法蘭、接地端子用 **≥6mm² 銅芯線 ** 接接地網。
• 接地電阻 **≤10Ω**。

2. 非金屬 / 絕緣管道（塑料、玻璃鋼管）

• 必須加裝接地環 / 接地電極，將流體電位導入大地。
• 接地環與管道法蘭可靠連接，再引至獨立接地極。

3. 轉換器接地

• 轉換器單獨接地，與傳感器接地等電位，避免電勢差干擾。

四、電氣與信號連接

1. 電纜選型與敷設

• 傳感器 - 轉換器：用雙層屏蔽電纜（銅帶 + 鋁箔），長度≤30m。
• 信號線與動力電纜分開穿管，間距≥30cm，嚴禁平行同管敷設。
• 屏蔽層單端接地（通常接轉換器側），避免環流干擾。

2. 電源與防護

• 供電：DC24V/AC220V，建議配穩壓電源 + 浪涌保護器。
• 防爆場合：按防爆等級選用電纜與接線盒，嚴格密封。

五、多欽儀表安裝驗收要點

1. 流向、滿管、直管段符合要求。
2. 接地電阻測試合格（≤10Ω）。
3. 電纜屏蔽與敷設規范，無強電干擾。
4. 法蘭密封無泄漏，管道支撐牢固。
5. 通電預熱≥30 分鐘，零點校準正常。

六、選型與安裝提示

• 介質電導率需≥ 5μS/cm（純水需特殊選型）。
• 襯里 / 電極材質與介質耐腐蝕匹配。
• 不滿管工況：加裝U 型彎 / 虹吸管強制滿管。
