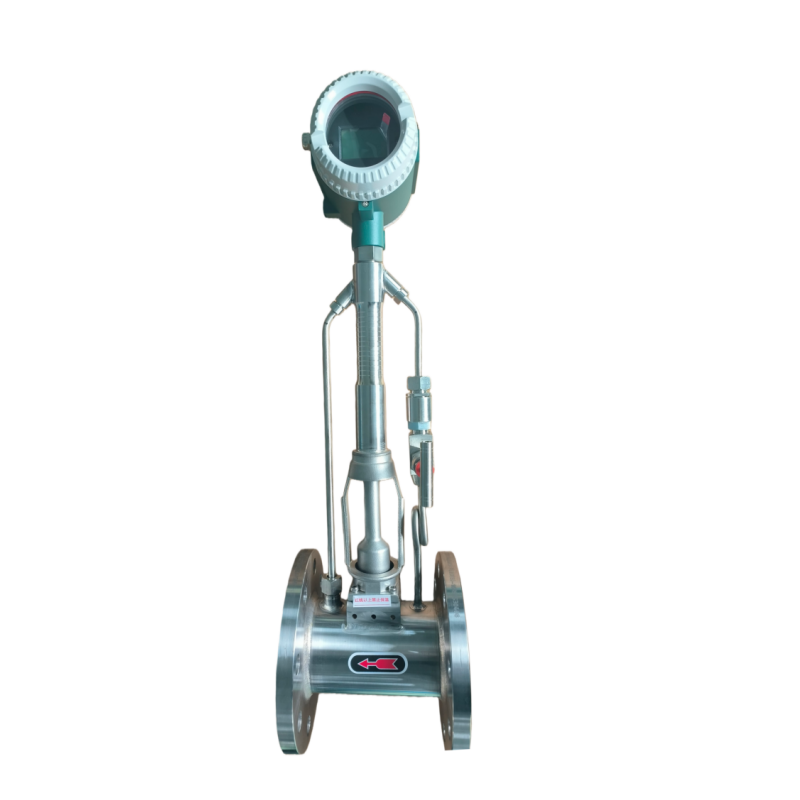

蒸汽流量計DN100

一、產品概述

二、技術參數

• 公稱通徑：DN100
• 測量介質：飽和蒸汽、過熱蒸汽
• 精度等級：±1.0%
• 介質溫度：-40℃～350℃
• 公稱壓力：1.6MPa / 2.5MPa（可定制 4.0MPa）
• 流量范圍：約 1.5～40 t/h（隨壓力、溫度略有變化）
• 供電方式：24VDC / 220VAC
• 輸出信號：4～20mA、脈沖輸出、RS485（Modbus-RTU）
• 顯示內容：瞬時流量、累計流量、溫度、壓力
• 表體材質：304 不銹鋼
• 連接方式：法蘭連接
• 防護等級：IP65
• 防爆等級：Exd II BT4（可選）

三、產品特點

• 自帶溫壓補償，密度自動換算，計量穩定
• 無可動部件，不易堵塞，維護量小
• 壓力損失低，對管網運行影響小
• 抗振動、抗干擾能力強，適合工業現場
• 安裝簡便，直管段要求合理
• 可遠傳輸出，接入 DCS、PLC 及能耗管理系統
• 使用壽命長，適合長期連續運行

四、適用場景

• 鍋爐出口蒸汽總量計量
• 換熱站、供熱管網蒸汽計量
• 化工、印染、食品、紡織行業工藝蒸汽監測
• 企業蒸汽能耗考核、內部結算
• 集中供熱管網分支管路計量
• 節能改造、蒸汽耗量統計與對比

五、安裝注意事項

• 直管段要求：上游≥10D，下游≥5D
• 水平管道安裝，探頭置于管道上半部
• 避開強振動位置，必要時加裝固定支架
• 高溫工況保證表頭散熱空間充足
• 安裝前清理管道雜質，避免損傷探頭
• 按殼體流向標識安裝，不得反向

備注：系統展示價格僅為參考價格，不代表實際成交價格。
流量計會因規格、口徑、配置及工況不同而存在差異，需根據實際工況選型后提供準確報價。

售后與質保
所有產品質保 2 年；
免費提供電話咨詢、指導安裝調試等服務；
協商上門指導安裝、調試事宜，只收取合理的差旅費用；
量大可以免費上門指導安裝、調試。
